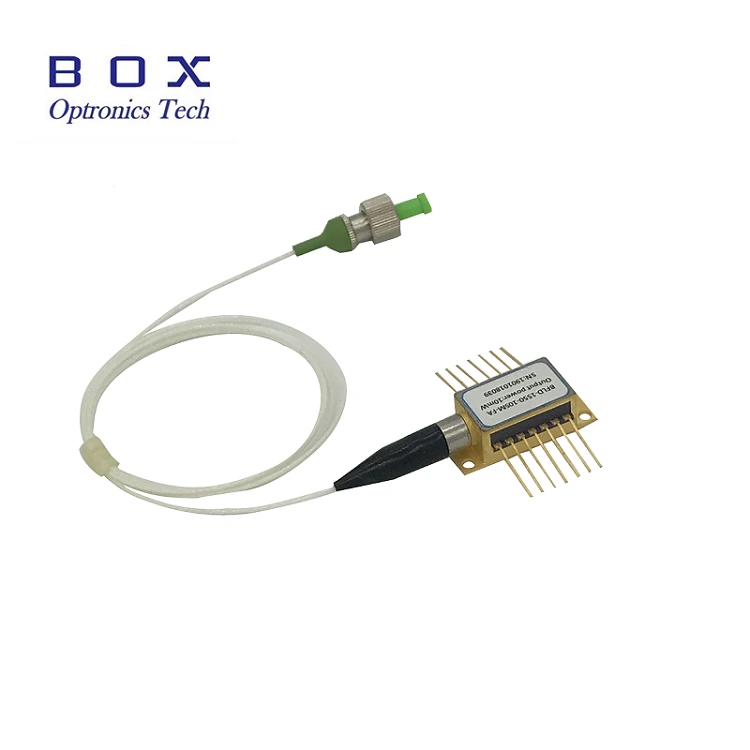

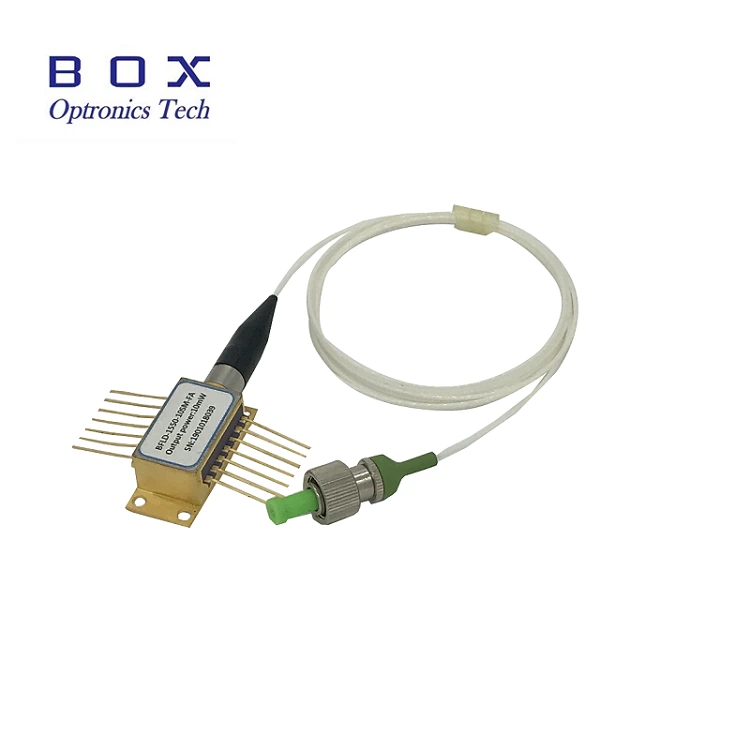

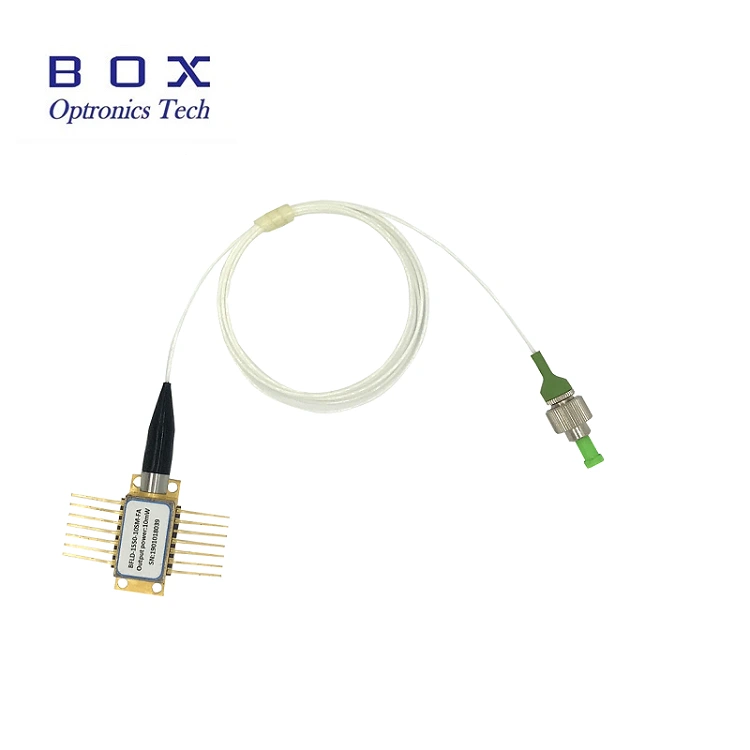

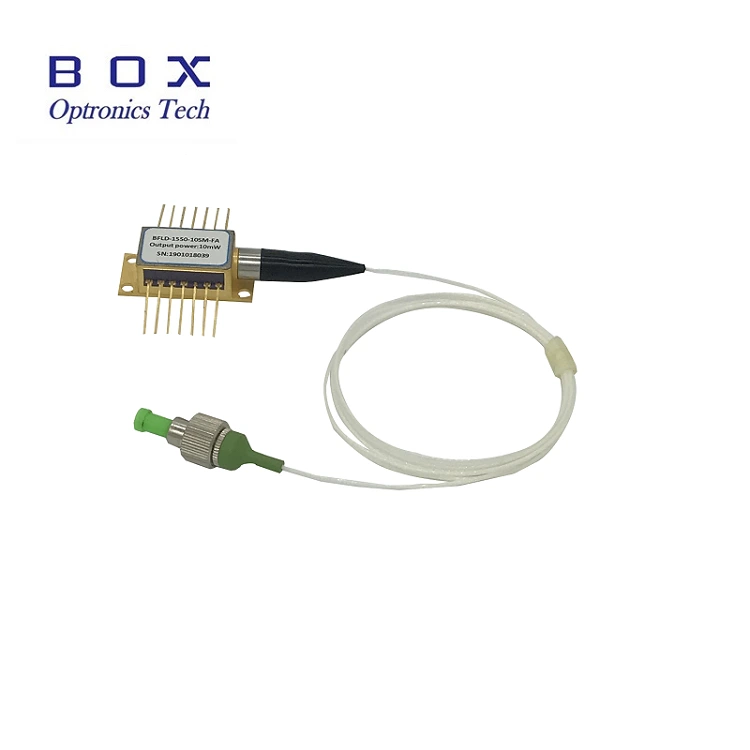

DWDM 14pin Butterfly Package Laser Diode
DWDM 14pin Butterfly Package Laser Diode er en høy ytelse DFB-Laser Diode. De sentrale bølgelengdene er plassert på DWDM (ITU -rutenettet) bølgelengder med kanaler på 100 GHz -kanaler. Laserbrikken IngaaS MQW (Multi-Vanity Pits) DFB (Distribuert tilbakemelding) er hermetisk forseglet inne i 14-pinners sommerfuglveske utstyrt med en termistor, termoelektrisk kjøler (TEC), en kontrollfotodid og en innebygd optisk isolator. Denne lasermodulen har en hastighet på rett modulering på 2,5 GB/s. Dette produktet kan brukes i forskjellige OC-48- eller STM-16-systemer.
DWDM 14pin Butterfly Package Laser Diode
1. Introduksjon til produktet: DWDM 14pin Butterfly Package Laser Diode
DWDM 14pin Butterfly Package Laser Diode er en høy ytelse DFB-Laser Diode. De sentrale bølgelengdene er plassert på DWDM (ITU -rutenettet) bølgelengder med kanaler på 100 GHz -kanaler. Laserbrikken IngaaS MQW (Multi-Vanity Pits) DFB (Distribuert tilbakemelding) er hermetisk forseglet inne i 14-pinners sommerfuglveske utstyrt med en termistor, termoelektrisk kjøler (TEC), en kontrollfotodid og en innebygd optisk isolator. Denne lasermodulen har en hastighet på rett modulering på 2,5 GB/s. Dette produktet kan brukes i forskjellige OC-48- eller STM-16-systemer.
2. Funksjoner i produktet: DWDM 14pin Butterfly Package Laser Diode
Standard ITU -rutenett bølgelengder;
Forbedret utforming av den analoge brikken;
Redusere utstyr for utstyr i en konsentrator
Bredt temperaturområde;
Tilsvarer ROHS.
3. Søknad DWDM 14pin Butterfly Package Laser Dig
LCATV kringkastingsnettverk;
Nettverk med begrenset fiber.
4. Optiske og elektriske egenskaper DWDM 14pin sommerfuglpakke Laserdiode
|
parameter |
symbol |
betingelse |
Jeg er. |
Type. |
Maks. |
Arbeidsenhet |
|
Lengden på bølgen av arbeid |
Blant dem |
Settage itu |
Se Stykitu Kanalnumre |
Nm |
||
|
Optisk utgangseffekt |
Pf |
- |
6 |
- |
20 |
MW |
|
Terskelstrøm |
Mye |
25 ℃ |
- |
- |
20 |
Om. |
|
arbeider strøm |
Iop. |
- |
- |
- |
120 |
Om. |
|
Arbeidsspenning |
Vap |
25 ℃ |
|
|
2.5 |
B) |
|
Hastighetsregimundertrykkelseskoeffisient |
SMSR |
- |
30 |
- |
- |
Db |
|
Optisk tap av retur |
Alle. |
- |
40 |
- |
- |
Db |
|
Optisk isolator |
Jesus |
25 ℃ |
30 |
- |
- |
Db |
|
MPDTOM strøm |
identifikator |
IOP = 0MA, VRM = 5V |
- |
- |
0.2 |
Mkr |
|
MPDTOK i forhold til utgangseffekt |
- |
VRM = 5в |
10 |
- |
200 |
hoved |
|
Tekstspenning |
VTEK |
- |
-2.5 |
- |
3.8 |
V. |
|
Motstanden til termistoren |
Rt |
25 ℃ |
9.5 |
10 |
10.5 |
PC -er |
|
Verdi Bbermistor |
Det er to personer blant dem. |
25 ℃/80 ℃ |
- |
3950 |
- |
TIL. |
|
Forholdet mellom bærer/støy |
CNR. |
- |
- |
1.3 |
- |
Db |
|
Sammensatt andre ordre |
CSO, CSO |
- |
- |
- |
-55 |
DBM |
|
Sammensatt trippel rytme |
- |
- |
- |
- |
-64 |
Db |
5. Nummering av nettingskanalen til den analoge laser Babochkodwdm DFB 10MW 14PindLacatv
|
Kanalkanal |
Bølgelengde (nm) |
Kanalkanal |
Bølgelengde (nm) |
Kanalkanal |
Bølgelengde (nm) |
|
64 |
1526.44 |
47 |
1539.77 |
30 |
1553.33 |
|
63 |
1527.22 |
46 |
1540.56 |
29 |
1554.13 |
|
62 |
1527.99 |
45 |
1541.35 |
28 |
1554.94 |
|
61 |
1528.77 |
44 |
1542.14 |
27 |
1555.75 |
|
61 |
1529.55 |
43 |
1542.94 |
26 |
1556.56 |
|
59 |
1530.33 |
42 |
1543.73 |
25 |
1557.36 |
|
58 |
1531.12 |
41 |
1544.53 |
24 |
1558.17 |
|
57 |
1531.90 |
40 |
1545.32 |
23 |
1558.98 |
|
56 |
1532.68 |
39 |
1546.12 |
22 |
1559.79 |
|
55 |
1533.47 |
38 |
1546.92 |
21 |
1560.61 |
|
54 |
1534.25 |
37 |
1547.72 |
20 |
1561.42 |
|
53 |
1535.04 |
36 |
1548.51 |
19 |
1562.23 |
|
52 |
1535.82 |
35 |
1549.32 |
18 |
1563.05 |
|
51 |
1536.61 |
34 |
1550.12 |
- |
- |
|
50 |
1537.40 |
33 |
1550.92 |
- |
- |
|
49 |
1538.19 |
32 |
1551.72 |
- |
- |
|
48 |
1538.98 |
31 |
1552.52 |
- |
- |
6. Emballasjeklemmen og bestemmelsen av eksporten av laserdioden til pakken til Butterfly Butterchodwdm 14pin (enhet: mm)
|
TIP1
|
TIP2
|
7. Levering, levering og vedlikehold
Alle produktene ble sjekket før de sendte;
Alle produktene har en garanti på 1 år. (Etter kvalitetsgaranti -perioden begynner innsamlingen av passende vedlikeholdsgebyr.)
Vi verdsetter virksomheten din og tilbyr en instant7-dagers returpolitikk. (etter 7 dager etter mottatt varer);
Hvis varene du kjøper i butikken vår ikke har perfekt kvalitet, det vil si at de ikke fungerer elektronisk i henhold til spesifikasjonene til produsenten, kan du bare returnere dem til oss for å erstatte eller returnere pengene;
Hvis varene er mangelfulle, må du varsle oss innen 3 dager fra leveringsøyeblikket;
Eventuelle gjenstander må returneres i den opprinnelige tilstanden for å ha rett til å returnere eller erstatte;
Kjøperen er ansvarlig for alle påført leveringskostnader.
8. Ofte stilte spørsmål
Spørsmål: Hva er applikasjonene og nøyaktigheten av bølgelengden?
A: Boksoptikk kan gi bølgelengden til cwdmidwdme.
Spørsmål: Hvilken optisk kontakt trenger du?
A: Optikkboksen kan konfigurere den optiske kontakten i samsvar med kravene gratis.
