1. Introduksjon til 1030 nm 50 MW DFB Laser Diode Module SM Fiber for Sounding

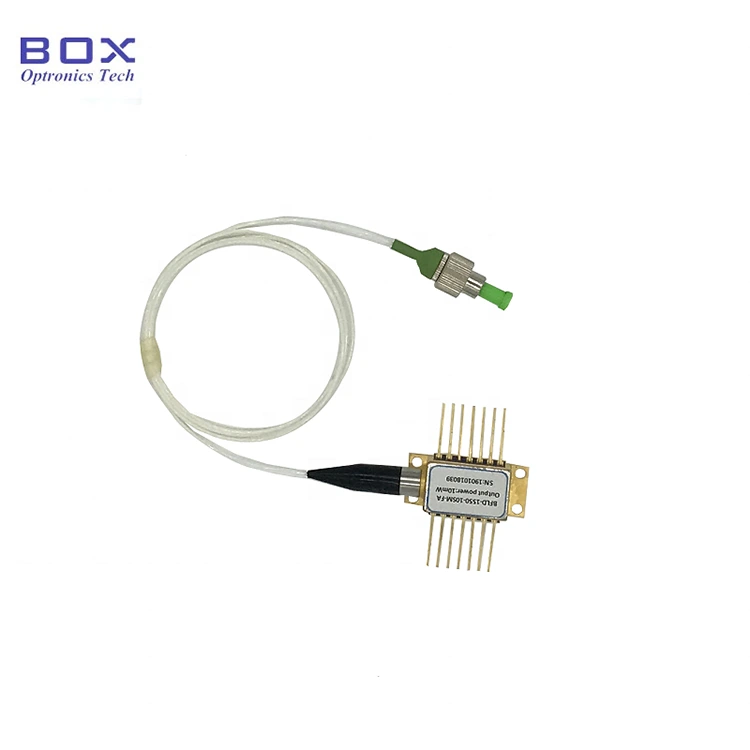

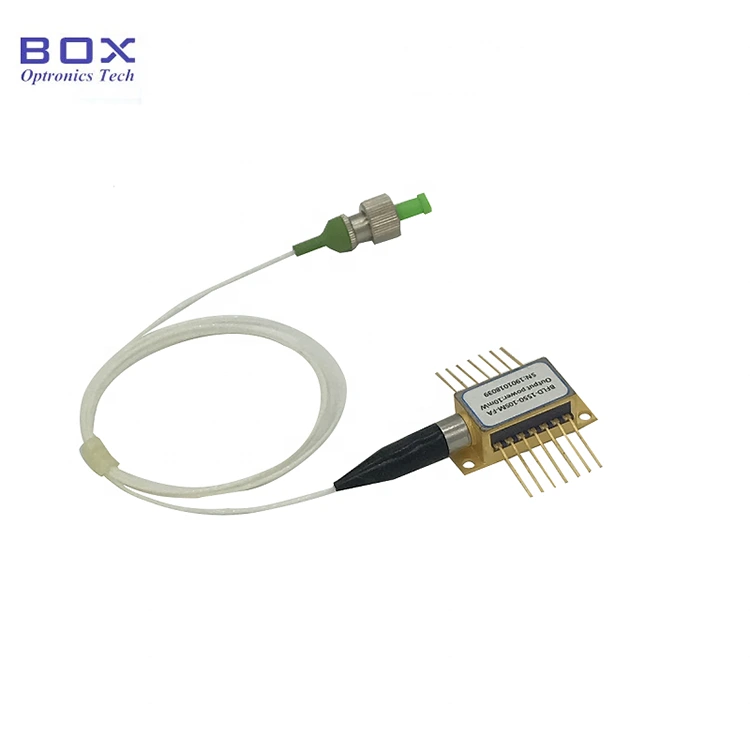

BFLD-1030-50SM-FA 1030 NM 50 MW DFB-serien, SM Fiber Laser Diode-modulen for sondering bruker en plan struktur med en chip for transitt. Høytmaktsbrikken er hermetisk forseglet i en 14-pinners kropp av "sommerfugl" -typen uten epoksyharpiks og fluks og er utstyrt med en termistor, en termoelektrisk kjøler og en kontrolldiode. Denne modulen oppfyller Telcordia GR-468-core beskrevet i kravet.

2. Funksjoner 1310 nm 10 DBM SOA Semiconductor Optical Amplifier SM Butterfly

Multi -fluvantum groper (MQW) lasere med distribuert tilbakemelding (DFB);

Kontinuerlig eller impuls driftsmåte;
Operasjonstemperaturområdet er fra -40 ℃ til +50 ℃;
Bølgelengdekoeffisienten for bølge/temperatur 0,01 nm/℃;
Bygget -in monitor fotodiode, termoelektrisk kjøler og termistor;
Enkelt -modert fiberpighil (Corning Hi1060, Na = 0,14, MFD = 6,2 μm ved 1060 nm);
Ytterligere FC/APC -kontakt.

3. Utrop 1030 nm 50 MW DFB Laser Diodemodul SM Fiber for Sounding

Spektroskopi;
Telekommunikasjon;
Belysning;
Regulering.

4. Optiske og elektriske egenskaper 1030 nm 50 MW DFB Laserdiodemodul SM Fiber for lyd

parameter	symbol	minutter	typisk	maksimal verdi	Arbeidsenhet
utgangseffekt fra en pigtail	Pf	-	50		MW
Utvalget av tilgjengelige bølgelengder	Ok	1028		1032	Nm
Spektral bredde (FWHM)				3	MGC
Hastighetsmoteundertrykkelseskoeffisient for OPF	SMSR	40	45		Db
Bølgelengdeforskyvning med strøm			3	5	Poeng/mamma
Bølgelengden med temperaturen med temperatur			0.08	0.1	Nm/℃
arbeider strøm	Iop.		200	300	Om.
Terskelstrøm	Mye		30	50	Om.
Direkte spenning	Vf		2	2.3	V.
Extinance Polarization -koeffisient	I hvert tilfelle	15	20		Db
Nåværende termo -elektrisk kjøler	Støvler			3	EN)
Spenningen til den termoelektriske kjøleren	VTEK			4	V.
Utvalget av driftstemperaturer på brikken	Den øvre delen	15	25	40	℃
Rekkevidden for driftstemperaturer i saken	Tc	10	25	50	℃
Lagringstemperatur	Ts	5		80	℃



5. Spesifikasjon av optisk fiber1030NM50MVTDFBlaser Diode Module Module CM Fiber for en sensor

Parametere	beskrivelse
Type fiber	Hi1060ilipmvolokno
Type brun hale	Naken fiber
Lengden på halen	1,5 ± 0,1 m
Type kontakt	uten

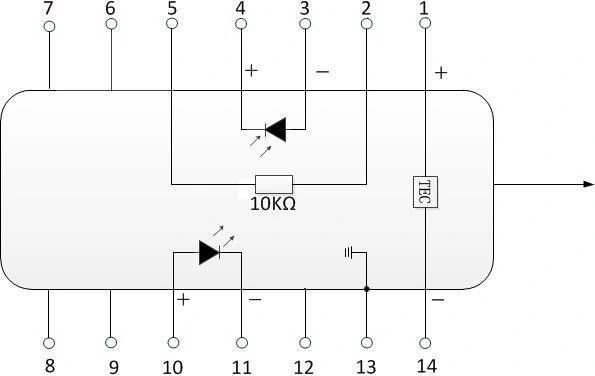

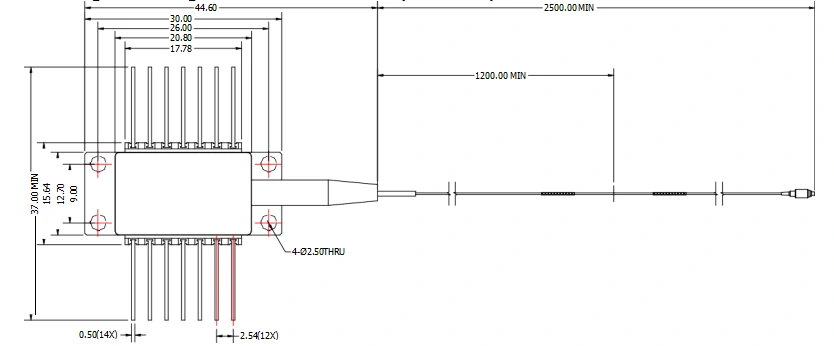

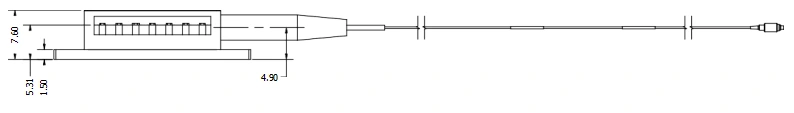

6. Emballasjeklemmen og definisjonen av eksporten (enhet: mm) 1030nm50mvtdfblaser diodemodul CM Tiber for en sensor

Pin	beskrivelse	Pin	beskrivelse
1	Teknisk (+)	14	Bare (-)
2	Termidor	13	Korpsets land
3	PDAND	12	NC
4	Cathodpd	11	Cathodld
5	Termistor, termistor	10	Anodld
6	NC	9	NC
7	NC	8	NC

7. Levering, levering og vedlikehold

Alle produktene ble sjekket før de sendte;

Alle produktene har en garanti på 1 år. (Etter kvalitetsgaranti -perioden begynner innsamlingen av passende vedlikeholdsgebyr.)

Vi verdsetter virksomheten din og tilbyr en instant7-dagers returpolitikk. (etter 7 dager etter mottatt varer);

Hvis varene du kjøper i butikken vår ikke har perfekt kvalitet, det vil si at de ikke fungerer elektronisk i henhold til spesifikasjonene til produsenten, kan du bare returnere dem til oss for å erstatte eller returnere pengene;

Hvis varene er mangelfulle, må du varsle oss innen 3 dager fra leveringsøyeblikket;

Eventuelle gjenstander må returneres i den opprinnelige tilstanden for å ha rett til å returnere eller erstatte;

Kjøperen er ansvarlig for alle påført leveringskostnader.





8. Ofte stilte spørsmål

Spørsmål: Hva er applikasjonene og nøyaktigheten av bølgelengden?

A: Boksoptikk kan gi bølgelengden til cwdmidwdme.



Spørsmål: Hvilken optisk kontakt trenger du?

A: Optikkboksen kan konfigurere den optiske kontakten i samsvar med kravene gratis.
