1. Introduksjon til 840 nm super -luminescerende SLD -dioder for optisk sammenhengende tomografi

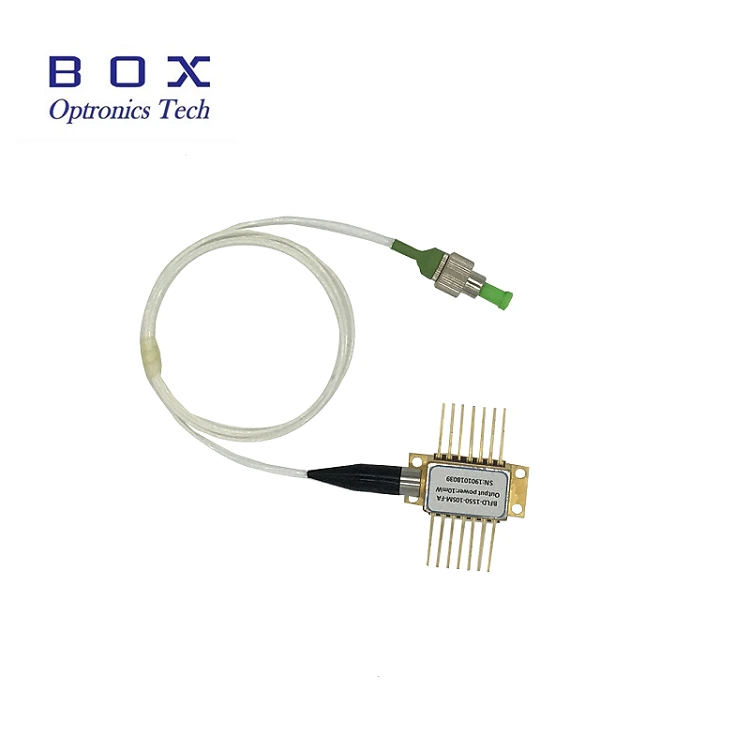

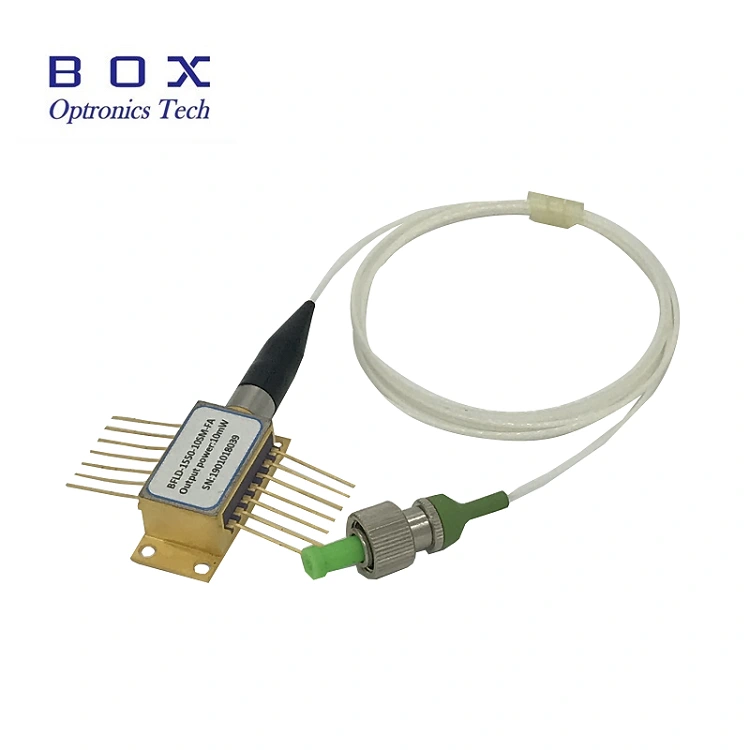

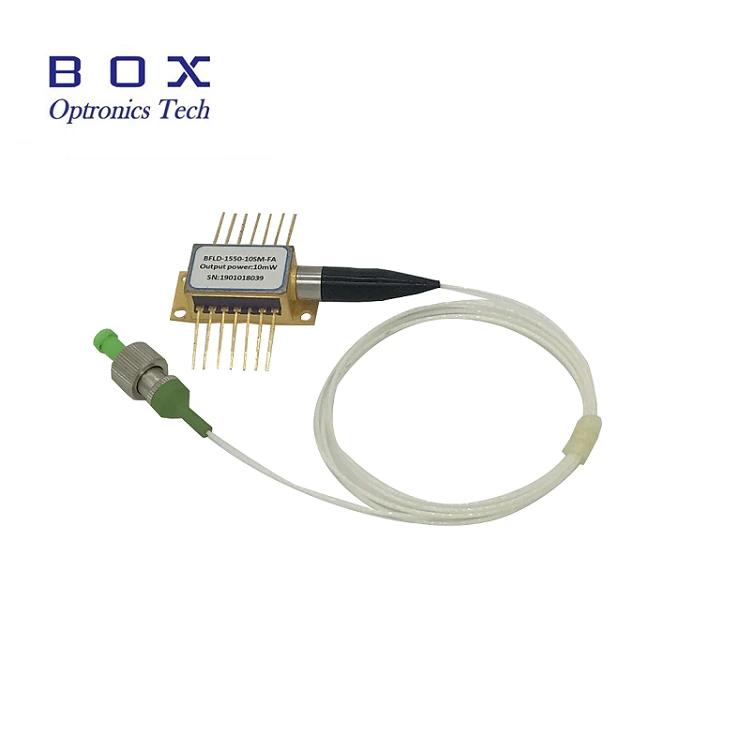

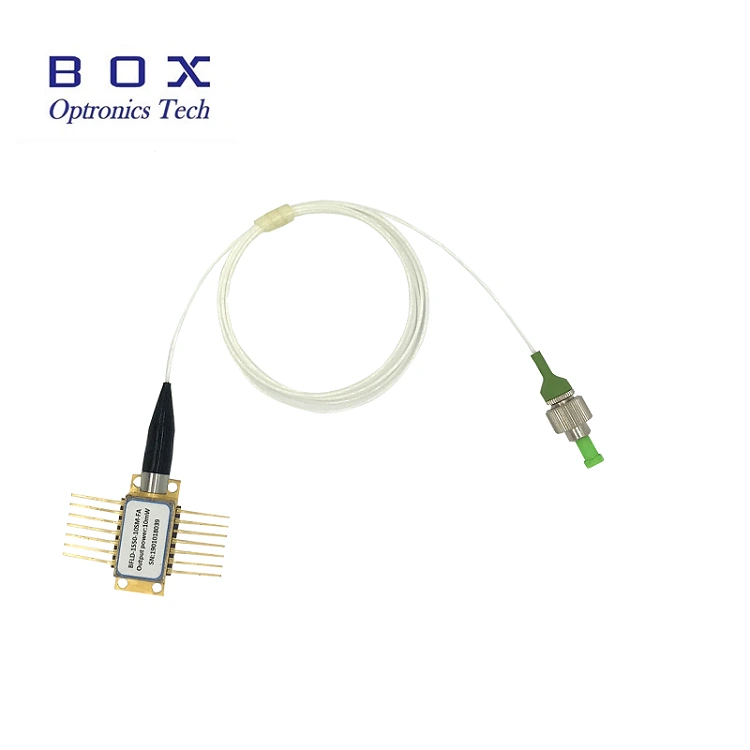

840 nm superluminescerende SLD-dioder for optisk koherent tomografi er pakket i en 14-pinners standard sommerfuglveske med en kontrollfotodid og termoelektrisk kjøler (TEC). Dette er en spesiell halvlederlysutslipp, som spiller en viktig rolle i områder som fiberoptisk lyd og optisk visualisering.

840 nm superluminescerende dioder (SLD) for optisk koherent tomografi er basert på prinsippet om stimulert stråling i halvledere. Inni er det et aktivt område laget av spesielle halvledermaterialer. Når en direkte spenning av forskyvning leveres til SLD, blir elektroner og hull injisert i et aktivt område. Halvledermaterialer i det aktive feltet er vanligvis forbindelser med de tilsvarende energisonestrukturer som Arsenid Gallia (GAAS), Fosfide India (INP), etc.

2. Funksjoner på 840 nm SLD Super -Leuminescerende dioder for optisk sammenhengende tomografi

Høy utgangseffekt;
14-pinners hus sommerfugl;
3 dB passerende strips> 40 nm;
Driftstemperatur -45 ~+70 ℃;
Sm-Fiber eller PM-Voloconny Pighting.

3. Påføring av 840 nm sluminescerende SLD -dioder for optisk sammenhengende tomografi

Fiberoptiske gyroskop;
Fiberoptiske sensorer;
Fiberoptisk kommunikasjon;
Klinisk medisinsk utstyr;
Biomedisinsk visualiseringsenhet;
Optisk sammenhengende tomografi;
Optisk testapparat.

4. Optiske og elektriske egenskaper til 840 nm SLD superluminescerende dioder for optisk sammenhengende tomografi

parameter	symbol	Jeg er.	Type.	Maks.	Arbeidsenhet	Merknader
arbeider strøm	Mye	-	150	170	Om.	CW
Kraft i fiberen	Godkjennelse	-	10	14	MW	CW, IT = 150 mA
Passasje bredde3db	I år ble det stengt.	40	-	-	Nm	CW
Sentral lengde	Plattform s	820	840	860	Nm	CW
Spektralt modulasjon	-	-	0.1	0.2	Db	-
Teknisk strøm	Ik	-	-	2	EN)	Tc = -45 ~ + 70 ℃
Tekstspenning	VK,	-	-	3.5	V.	Tc = -45 ~ + 70 ℃
Motstanden til termistoren	Rt	9.5	10	10.5	PC -er	TC = 25 ℃
Konstant termistorab	B)	-	3950	-	TIL.	-



5. Bestemmelse av tegning av emballasje og eksport (enhet: mm)

Pin	beskrivelse	Pin	beskrivelse
1	Teknisk (+)	14	Bare (-)
2	Termidor	13	Korpsets land
3	NC	12	NC
4	NC	11	Chip (-)
5	Termistor, termistor	10	Chip (+)
6	NC	9	NC
7	NC	8	NC

6. Levering, levering og vedlikehold

Alle produktene ble sjekket før de sendte;

Alle produktene har en garanti på 1 år. (Etter kvalitetsgaranti -perioden begynner innsamlingen av passende vedlikeholdsgebyr.)

Vi verdsetter virksomheten din og tilbyr en instant7-dagers returpolitikk. (etter 7 dager etter mottatt varer);

Hvis varene du kjøper i butikken vår ikke har perfekt kvalitet, det vil si at de ikke fungerer elektronisk i henhold til spesifikasjonene til produsenten, kan du bare returnere dem til oss for å erstatte eller returnere pengene;

Hvis varene er mangelfulle, må du varsle oss innen 3 dager fra leveringsøyeblikket;

Eventuelle gjenstander må returneres i den opprinnelige tilstanden for å ha rett til å returnere eller erstatte;

Kjøperen er ansvarlig for alle påført leveringskostnader.



7. Ofte stilte spørsmål

Spørsmål: Hva er applikasjonene og nøyaktigheten av bølgelengden?

A: Boksoptikk kan gi bølgelengden til cwdmidwdme.



Spørsmål: Hvilken optisk kontakt trenger du?

A: Optikkboksen kan konfigurere den optiske kontakten i samsvar med kravene gratis.
