1550 nm super -luminescerende dioder 14pin bredbånd SLD

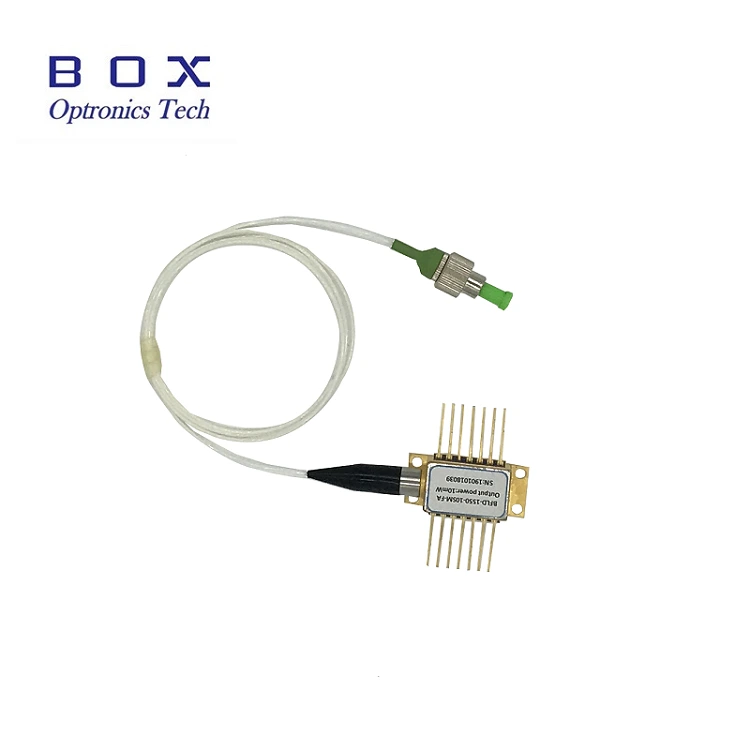

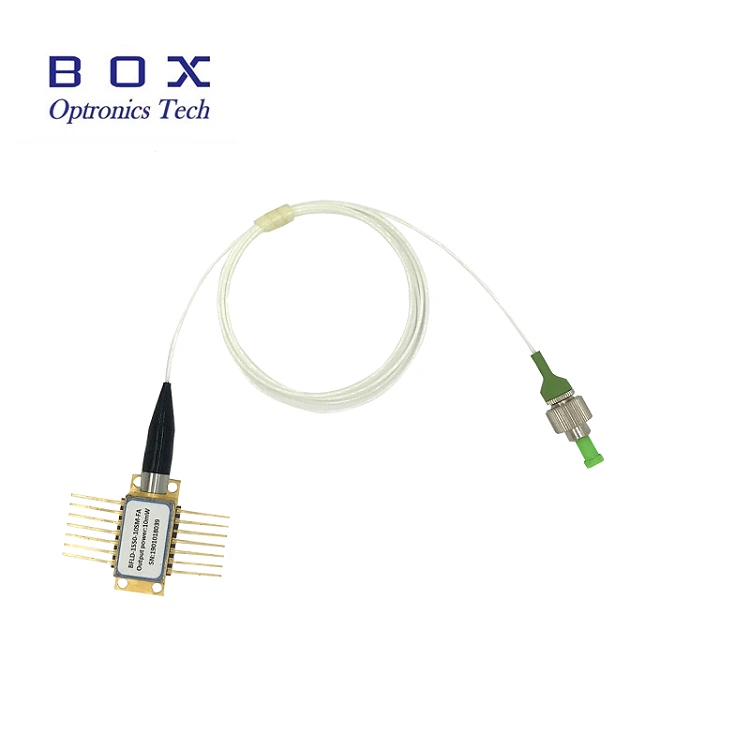

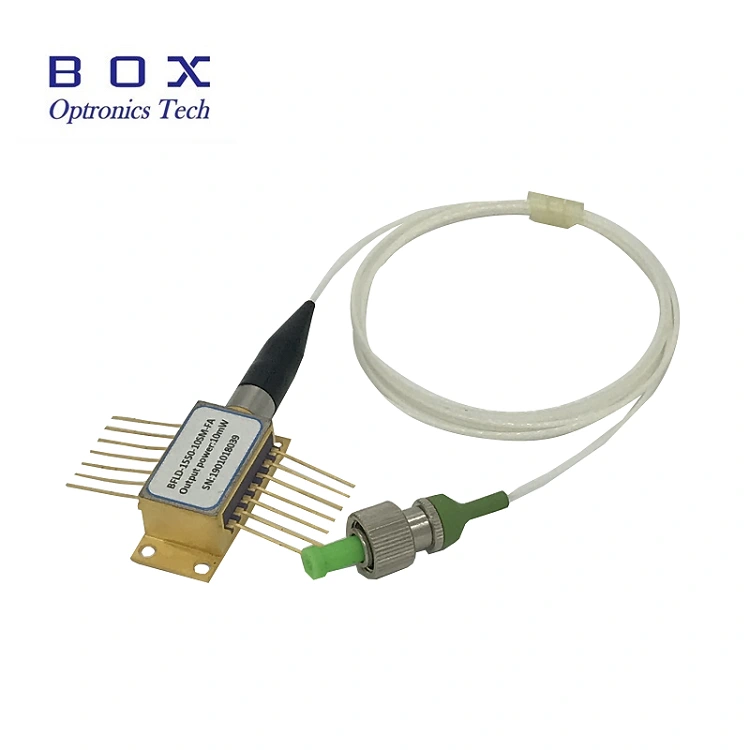

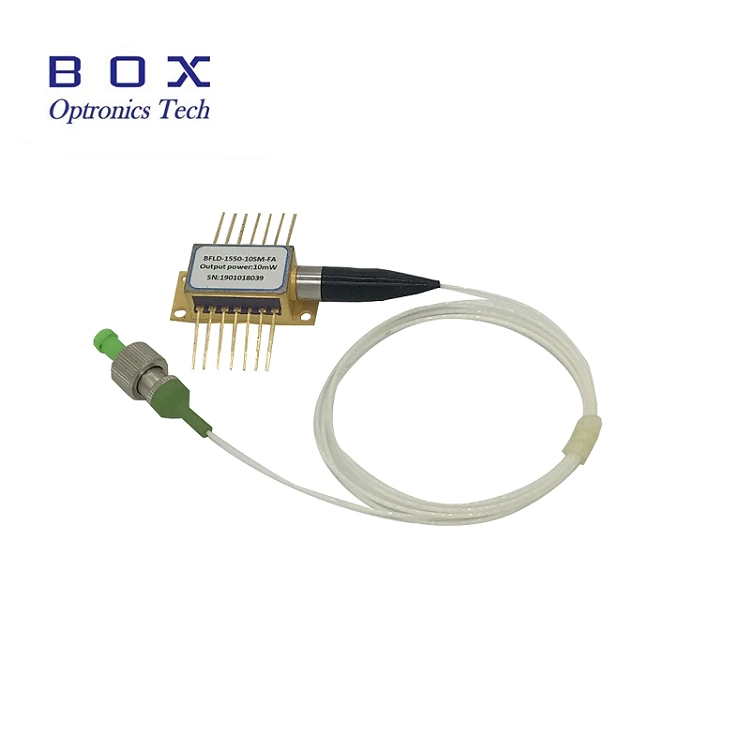

1550 nm superluminescerende 14pin bredbånd SLD-dioder er pakket i en 14-pinners standard sommerfuglveske med en kontrollfotodid og termoelektrisk kjøler (TEC). Dette er en spesiell halvleder lysemitterende enhet som spiller en viktig rolle i områder som fiberoptisk sammenhengende tomografi.
1550 nm super -luminescerende dioder 14pin bredbånd SLD
1. Introduksjon til 1550 nm super -luminescerende dioder 14pin bredbånd SLD
2. Funksjoner på 1550 nm super -lysende dioder 14pin bredbånd SLD
Lav spektral pulsering, bredde på bredbåndssignalet;
Standard for industrien, 14-pinners kroppens kropp;
Bygget -in og optisk isolator;
Lav følsomhet for polarisering.
3. Søknad på 1550 nm super -luminescerende dioder 14pin bredbånd SLD
Fiber -optiske gyroskop;
Fiber -optiske sensorer;
Optisk sammenhengende tomografi;
Optiske testapparater;
Biomedisinske visualiseringssystemer.
4. Optiske og elektriske egenskaper ved 1550 nm superluminescerende dioder 14pin bredbånd SLD
|
parameter |
symbol |
betingelse |
Jeg er. |
Type. |
Maks. |
Arbeidsenhet |
|
Den sentrale bølgelengden |
Plattform s |
Tl = 15 ~ 35 ℃ CW |
1530 |
1550 |
1570 |
Nm |
|
topp optisk utgangseffekt effekt |
ved |
- |
10 |
- |
- |
MW |
|
Terskelstrøm |
Mye |
- |
- |
80 |
- |
Om. |
|
arbeider strøm |
Iop. |
av = 10MW (CW) |
- |
400 |
500 |
Om. |
|
Fullstendig bredde på TALPH maksimalt. |
Fwhm |
av = 10MW (CW) |
- |
40 |
- |
Nm |
|
Spektral pulsering |
. |
RB = 0,1HM, CW10MW |
- |
- |
0.3 |
Db |
|
Optisk isolasjon |
- |
-10 |
30 |
- |
- |
Db |
|
Den fant bare temperaturen |
Ts |
- |
15 |
- |
35 |
℃ |
|
Direkte laserspenning |
Vf |
Utgangskapasitet CW 10 MW |
- |
2.5 |
3.0 |
V. |
|
Termistor strøm |
Itk |
- |
10 |
- |
100 |
gjøre. |
|
Motstanden til termistoren |
Rt |
Tl = 25 ℃ |
9.5 |
10 |
10.5 |
PC -er |
|
Teknisk strøm |
Støvler |
TL = 25 ℃, TC = 70 ℃ |
- |
0.8 |
1.5 |
EN) |
|
Tekstspenning |
VTEK |
TL = 25 ℃, TC = 70 ℃ |
- |
1.5 |
3.5 |
V. |
|
Teknisk kapasitet |
Δt |
TC = 70 ℃ |
- |
- |
50 |
℃ |
|
Temperaturen på termistoren |
- |
- |
- |
- |
100 |
℃ |
5. Bestemmelse av tegning av emballasje og eksport (enhet: mm)
|
Pin |
beskrivelse |
Pin |
beskrivelse |
|
1 |
Teknisk (+) |
14 |
Bare (-) |
|
2 |
Termidor |
13 |
Korpsets land |
|
3 |
NC |
12 |
NC |
|
4 |
NC |
11 |
Chip (-) |
|
5 |
Termistor, termistor |
10 |
Chip (+) |
|
6 |
NC |
9 |
NC |
|
7 |
NC |
8 |
NC |
6. Levering, levering og vedlikehold
Alle produktene ble sjekket før de sendte;
Alle produktene har en garanti på 1 år. (Etter kvalitetsgaranti -perioden begynner innsamlingen av passende vedlikeholdsgebyr.)
Vi verdsetter virksomheten din og tilbyr en instant7-dagers returpolitikk. (etter 7 dager etter mottatt varer);
Hvis varene du kjøper i butikken vår ikke har perfekt kvalitet, det vil si at de ikke fungerer elektronisk i henhold til spesifikasjonene til produsenten, kan du bare returnere dem til oss for å erstatte eller returnere pengene;
Hvis varene er mangelfulle, må du varsle oss innen 3 dager fra leveringsøyeblikket;
Eventuelle gjenstander må returneres i den opprinnelige tilstanden for å ha rett til å returnere eller erstatte;
Kjøperen er ansvarlig for alle påført leveringskostnader.
7. Ofte stilte spørsmål
Spørsmål: Hva er applikasjonene og nøyaktigheten av bølgelengden?
A: Boksoptikk kan gi bølgelengden til cwdmidwdme.
Spørsmål: Hvilken optisk kontakt trenger du?
A: Optikkboksen kan konfigurere den optiske kontakten i samsvar med kravene gratis.
