Halvleder laser pumpende dioder

HalvlederLaserdioderPakking for fiberlasere er enheter med fiberutgang, vanligvis basert på halvlederteknologien til AlgaaS II-V, og sender ut 800–1000 nm i bølgelengdeområdet (oftest 915 eller 976 nm).

De kan deles inn i to hovedkategorier:

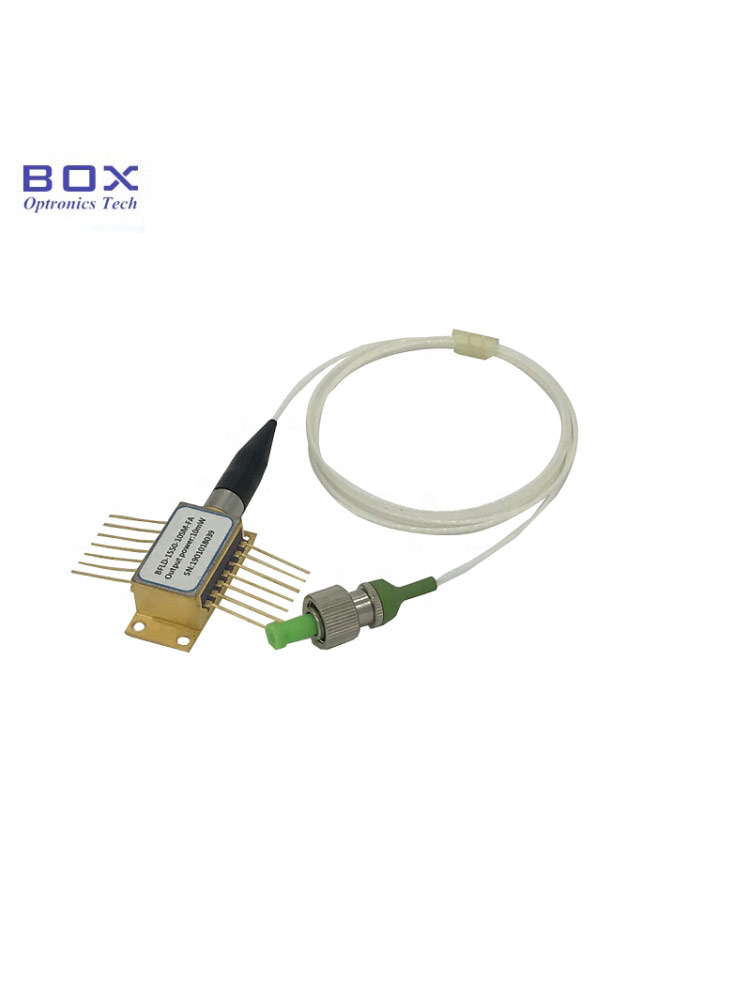

Diameteren til kjernen av enkeltmodert fiber i enkeltmessige halvlederlaserdioder med fiberutgang er vanligvis flere mikron (for eksempel diameteren til kjernen av fiberen med en bølgelengde på 1 mikron er omtrent 6 mikron, og fibrene med en bølgelengde på 1,5 mikron er omtrent 9 μm, er omtrent 6 ganger mindre). I en slik diode fokuserer lyset fra en liten halvlederlaserdiode med ende stråling inn i kjernen av fiberen med en diameter på omtrent 6 mikron. Denne typen halvlederlaserdioder er vanligvis samlet i en "sommerfugl" kropp med en termoelektrottermoelektrisk kjøler innebygd i saken (nå er den mer populær for enheter av en mindre formfaktor). DisseHalvlederlaserdioderMed fiberutgang er de vanligvis i stand til å utvikle utgangseffekt fra 300 MW til 1,5 watt. De brukes til å pumpe aktive fibre med et enkeltlagsskall. De viktigste leverandørene av en-fashioned halvlederlaserdioder med pumping på 915/976 nm er selskaper som på slutten av 1990-tallet utviklet en forretningsfiberforsterkervirksomhet (EDFA: Erbium Alloy Fiber Amplifier) for telekommunikasjonsmarkedet.

Multimodiske fibre i multi -doon halvlederlaserdioder med fiberutgang har en større diameter, noe som lar dem tåle høyere nivåer av optisk kraft. Standardversjoner har vanligvis diameteren på kjernen 62, 100, 200, 400, 800 og til og med> 1000 mikron. Jo mindre diameter, jo lettere er det å fokusere lyset fra fiberen til et lite punkt ved hjelp av et objektiv eller et mikroskoplinse. Multimodiske halvlederlaserdioder med fiberutgang er vanligvis basert på krystaller av halvlederlaserdioder med en bred side av sidestråling. De kan også deles inn i to kategorier:

Enkelt -emitter halvleder laserdioder, der en krystall av en halvlederlaserdiode opp til 20 W vanligvis er koblet til en halvlederlaserdiodestørrelse på 105 mikron (kjerne) og 125 mikron (skall).

Multiemitter -halvlederlaserdioder er basert på flere krystaller av halvlederlaserdioder koblet til en fiber, og gir et skalerbart effektnivå på opptil 89 MW.
