1. Introduksjon til EDFA-forsterkeren med høy effekt mens du opprettholder polarisasjonen av L-båndet

High-power EDFA amplifier while maintaining polarization of the L-band on the Erbiev fiber (Eydfa-HP) is based on the principle of laser enhancement of the optical signal in a fiber, doped with an erbine, using a unique multi-stage design of optical amplification and reliable technology of dissipation of high-power laser heat to achieve a powerful laser laser signal in the The wavelength range 1570–1605 nm. På grunn av sin høye kraft og lave støynivå, kan det brukes i fiberoptisk kommunikasjon, lidarer, etc.

2. Funksjoner i EDFA-forsterkeren med høy kraft mens du opprettholder polarisering av L-båndet

Høy utgangseffekt (10 W);
Høy forsterkningsfaktor;
Den fulle lysveien med bevaring av polarisering.

3. Kontinuering av EDFA-forsterkeren med høy effekt mens du opprettholder L-båndpolarisasjonen

Fiber -optisk kommunikasjon;
Fiber -fibersensor;
Fiberfiberlaser.

4. Optoelektriske egenskaper ved EDFA-forsterkeren av høy effekt mens du bevarer polarisering av L-båndet

Parametere		Arbeidsenhet	betydninger	Merknader
Arbeidsbølgelengde		Nm	1570 ~ 1605	individuell
Inngangskraft		DBM	-6 ~+10
Mettet utgangseffekt		DBM	27/30/33/35/37/40	@ 0DBM inngang
Justerbart utgangseffektområde		-	10%~ 100%
Antall støy		Db	<6.0	@ 0DBM inngang
avhengig av polarisasjonsarmering		Db	<0,5
Spredning av polarisasjonsmote		PS	0.5
Extinance Polarization -koeffisient		Db	23 (type), 20 (i)
Isolasjonsinngang/utgang		Db	> 35
Type fiber		-	PM1550
Kontakten		-	Fk / apk	Bare for testkraft
Driftsmodus		-	Apk / apk
Dimensjoner	27/30/33/35dbm	Mm	260 (w) × 320 (d) × 120 (h)	Bord på bordet
	37/40dbm		360 (w) × 350 (d) × 120 (h)	Bord på bordet
	27/30/33/35dbm		125 (w) × 150 (d) × 30 (h)	modul
	37/40dbm		139 (w) × 235 (d) × 70 (h)	modul
strømforsyning		V.	AC 110 ~ 240V, <150W@ 25 ℃	Bord på bordet
			12V DC, <60W	modul
Administrasjonsmodus		-	RS232 etter kommunikasjon	modul
Kommunikasjonsgrensesnitt		-	DB9zhensky	modul
driftstemperatur		℃	-5 ~ +35
Utvalget av arbeidsfuktighet		%	0 ~ 70

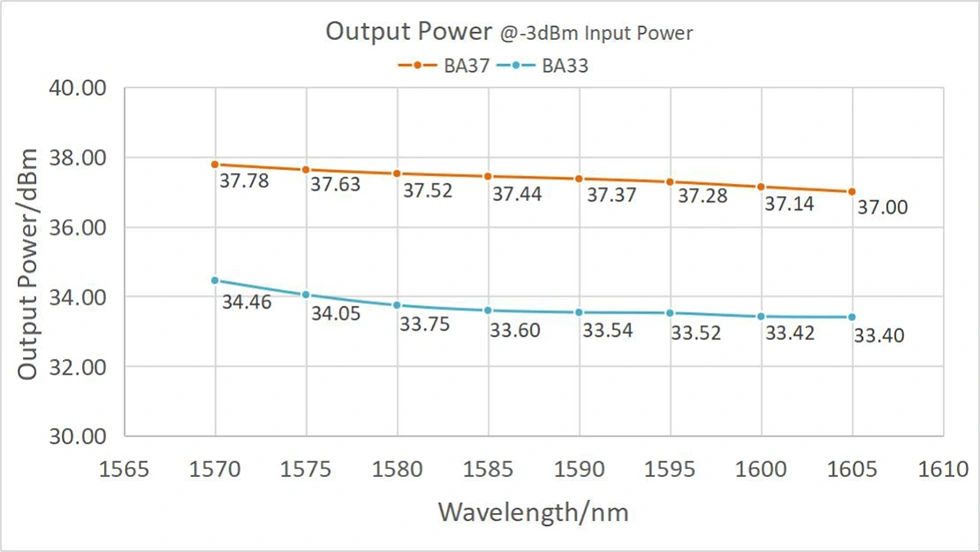

5. En typisk karakteristisk kurve:







6. Levering, levering og vedlikehold

Alle produktene ble sjekket før de sendte;

Alle produktene har en garanti på 1 år. (Etter kvalitetsgaranti -perioden begynner innsamlingen av passende vedlikeholdsgebyr.)

Vi verdsetter virksomheten din og tilbyr en instant7-dagers returpolitikk. (etter 7 dager etter mottatt varer);

Hvis varene du kjøper i butikken vår ikke har perfekt kvalitet, det vil si at de ikke fungerer elektronisk i henhold til spesifikasjonene til produsenten, kan du bare returnere dem til oss for å erstatte eller returnere pengene;

Hvis varene er mangelfulle, må du varsle oss innen 3 dager fra leveringsøyeblikket;

Eventuelle gjenstander må returneres i den opprinnelige tilstanden for å ha rett til å returnere eller erstatte;

Kjøperen er ansvarlig for alle påført leveringskostnader.







7. Ofte stilte spørsmål

Spørsmål: Hva er applikasjonene og nøyaktigheten av bølgelengden?

A: Boksoptikk kan gi bølgelengden til cwdmidwdme.



Spørsmål: Hvilken optisk kontakt trenger du?

A: Optikkboksen kan konfigurere den optiske kontakten i samsvar med kravene gratis.
