1. Introduksjon til den foreløpige forsterkeren av et svakt signal på en fiber med en Erbine C-band EDFA

Den foreløpige forsterkeren av det svake signalet på fiberen med EDFA C -båndet er spesielt brukt for å forbedre det svake optiske signalet i -45 dBm -området til -25 dBm. En typisk økning i et svakt signal når 35 ~ 45 dB, og støykoeffisienten er lav. Det brukes vanligvis til å øke følsomheten foran en optisk mottaker.

2. Funksjoner av foreløpige forsterkere av et svakt signal på en fiber med en Erbine C-band EDFA

Bredt spekter av bølgelengder;
Høy forsterkningsfaktor;
Lavt støynivå.

3. Utrop av den foreløpige forsterkeren av et svakt signal basert på Erbia i området C EDFA

Fiber -optisk kommunikasjon;
Fiber -fibersensor;
Fiberfiberlaser.

4. Optoelektriske egenskaper ved den foreløpige forsterkeren av et svakt signal basert på Erbia i området C EDFA

Parametere	Arbeidsenhet	betydninger		Merknader
Delnummer	-	EDFA-P-35	EDFA-P-45
Arbeidsbølgelengde	Nm	1530 ~ 1565		rekkevidde med
Inngangskraft	DBM	-35 ~ -25	-45 ~ -25
Liten signalarmeringsfaktor	Db	35 @-35dbm inngang	45 @-45dbm inngang	25 @-25dbm inngang
Antall støy	Db	4.5		@ -35dbm inngang
Tilsett flyet	Db	3
avhengig av polarisasjonsarmering	Db	<0,3
Spredning av polarisasjonsmote	PS	0.5
Isolasjonsinngang/utgang	Db	> 35
Type fiber	-	SMF-28E
Kontakten	-	Fk / apk
Driftsmodus	-	Automatisk strømkontroll (ACC)
Dimensjoner	Mm	260 (w) × 280 (d) × 120 (h)		Bord på bordet
		125 (w) × 150 (d) × 20 (h)		modul
strømforsyning	V.	AC 110 ~ 240V, <30W@ 25 ℃		Bord på bordet
		5.C, <15W		modul
Administrasjonsmodus	-	RS232 etter kommunikasjon		modul
Kommunikasjonsgrensesnitt	-	DB9zhensky		modul
driftstemperatur	℃	-5 ~ +35
Utvalget av arbeidsfuktighet	%	0 ~ 70

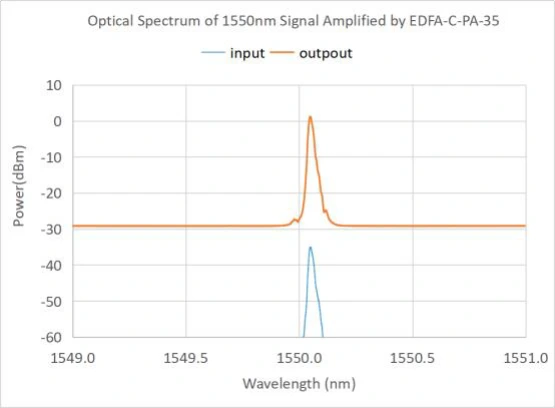

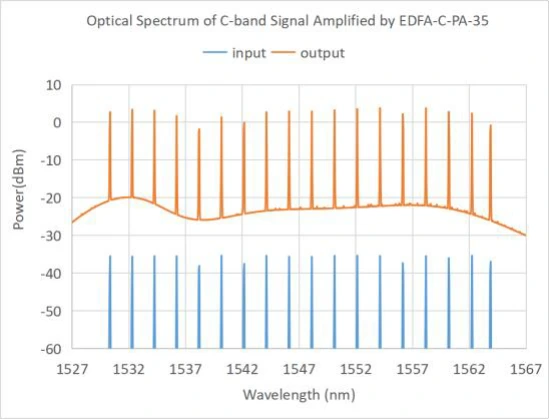

5. En typisk karakteristisk kurve:





6. Levering, levering og vedlikehold

Alle produktene ble sjekket før de sendte;

Alle produktene har en garanti på 1 år. (Etter kvalitetsgaranti -perioden begynner innsamlingen av passende vedlikeholdsgebyr.)

Vi verdsetter virksomheten din og tilbyr en instant7-dagers returpolitikk. (7 dager etter mottak av varer);

Hvis varene du kjøper i butikken vår ikke har perfekt kvalitet, det vil si at de ikke fungerer elektronisk i henhold til spesifikasjonene til produsenten, kan du bare returnere dem til oss for å erstatte eller returnere pengene;

Hvis varene er mangelfulle, må du varsle oss innen 3 dager fra leveringsøyeblikket;

Eventuelle gjenstander må returneres i den opprinnelige tilstanden for å ha rett til å returnere eller erstatte;

Kjøperen er ansvarlig for alle påført leveringskostnader.





7. Ofte stilte spørsmål

Spørsmål: Hva er applikasjonene og nøyaktigheten av bølgelengden?

A: Boksoptikk kan gi bølgelengden til cwdmidwdme.



Spørsmål: Hvilken optisk kontakt trenger du?

A: Optikkboksen kan konfigurere den optiske kontakten i samsvar med kravene gratis.
