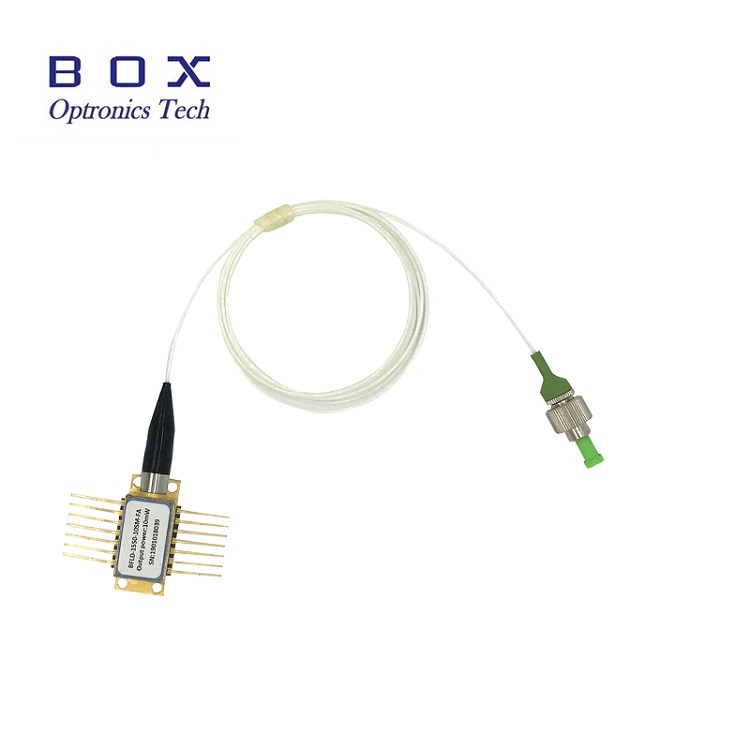

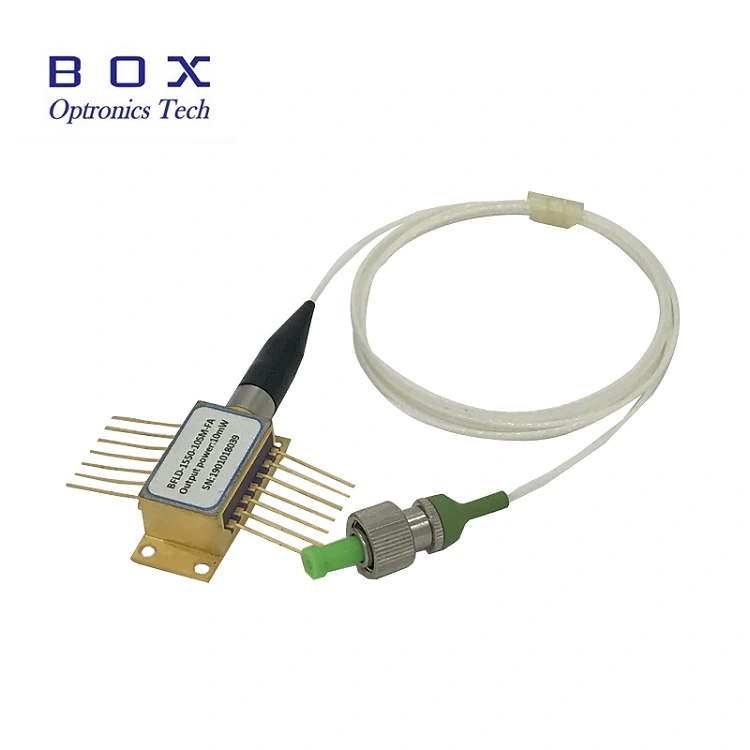

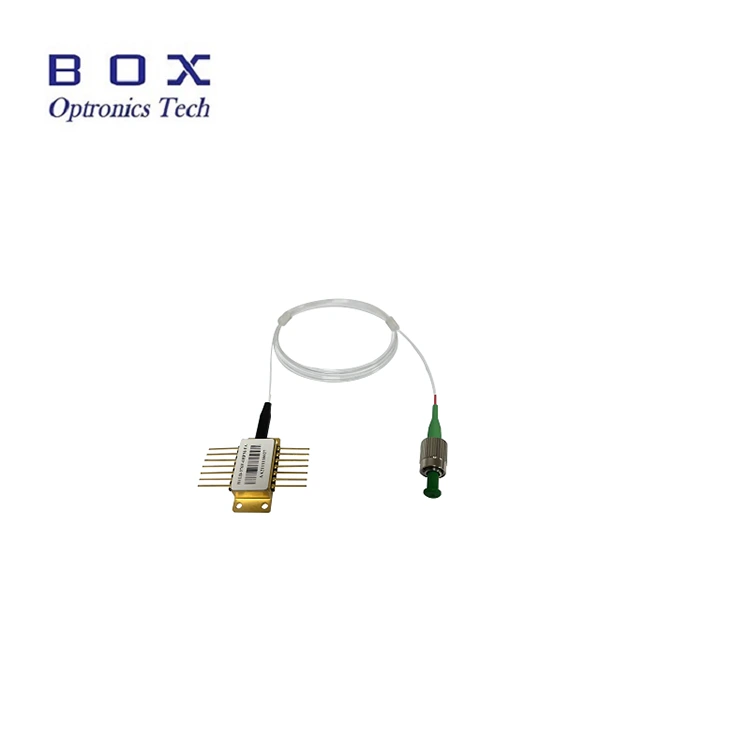

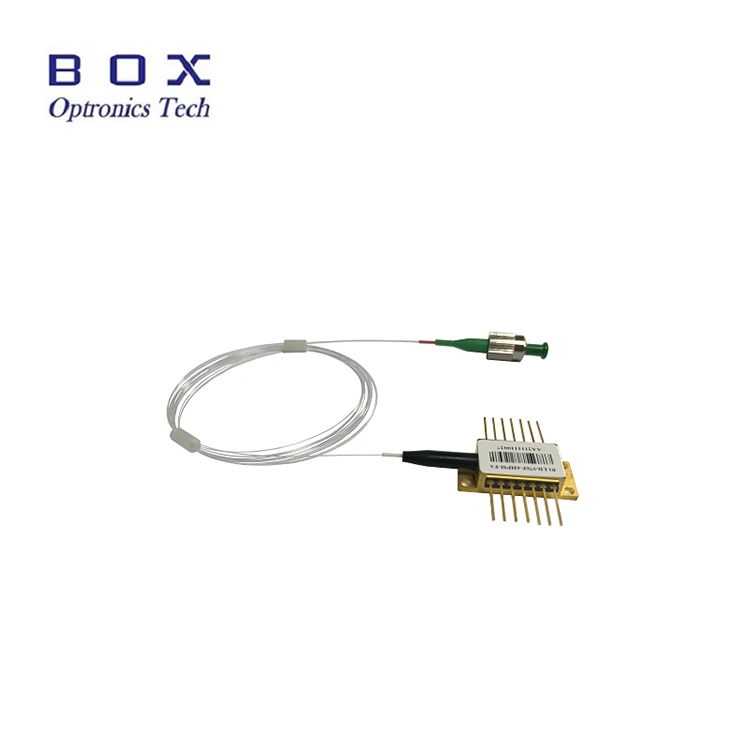

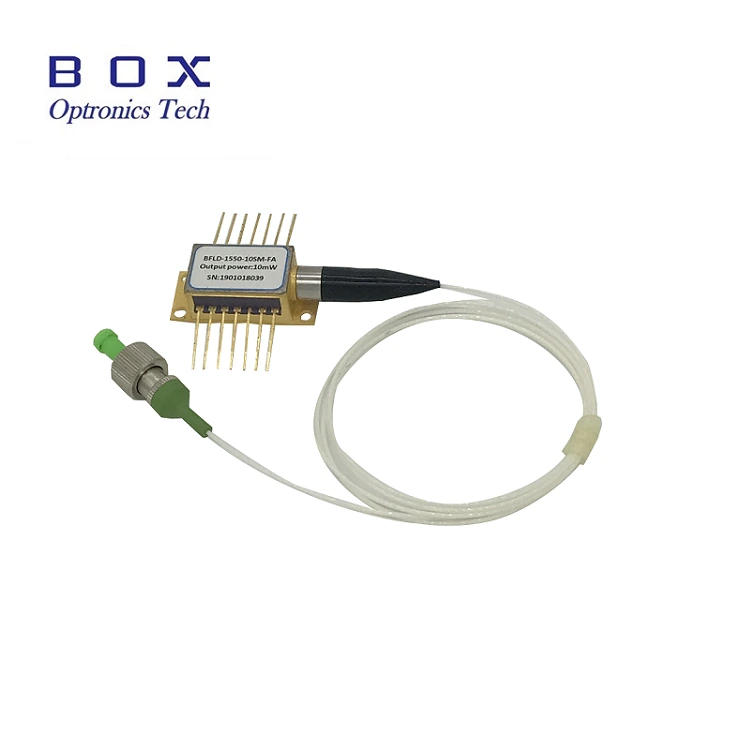

1. Introduksjon 974 NM Laser Pumping Diode FBG Stabilisert 14-pinners smør LD med TEC

974 nm laserpumping diode bruker en plan struktur med en brikke for underoppvarming. Høytkraftsbrikken er hermetisk forseglet i 14-pinners kropp av sommerfuglen uten epoksyharpiks og fluks og er utstyrt med en termistor, en termoelektrisk kjøler og en kontrolldiode.

974 nm laserpumping diode bruker FBG -stabilisering for å "blokkere" lengden på strålingsbølgen. Det gir et smalt båndspekter uten støy selv med endringer i temperatur, eksitasjonsstrøm og optisk tilbakemelding. Valget av bølgelengde er tilgjengelig for applikasjoner som krever høyest ytelseskontroll med høyest tilgjengelige kapasitet. Denne 974 nm laserpumpende dioden tilsvarer Telcordia GR-468-core beskrevet i forespørselen.

2. Funksjoner av 974 nm Pumping Laser Diode FBG av en stabilisert 14-pinners LD-sommerfugl med TEC

Arbeidskapasitet uten å bøye opp til 700 MW;
epoksy og uten en fluks 14-pinners kropps sommerfugl med SM/PM-fiber;
Stabilisering av fiberbraggstenger;
Valget av bølgelengde er tilgjengelig;
Integrert termoelektrisk kjøler, termistor og kontrolldiode.

3. Bruken av 974 nm pumping laserdiode FBG stabilisert 14-pinners smør LD med TEC

Tett multipleksing langs bølgelengden (DWDM) av fiberforsterkere legert med Erbine (EDFA);
EDFA -arkitektur med redusert mengde pumping;
Store -range kabel -TV -motorveier (CATV) og distribusjon med et veldig stort antall noder.

4. Optiske og elektriske egenskaper ved 974 nm laserpumping diode FBG stabilisert 14-pinners LD-sommerfugl med TEC

parameter	symbol	Jeg er.	Type.	Maks.	Arbeidsenhet	Merknader
LDPOGE strøm	Mye		60	100	Om.	CW
utgangseffekt	Pf			700	MW	If (bol) <1000 а
LD -reiser strøm	Hvis		1100	1200	Om.	PF = nominell kraft
Gratis bøyningskraft	Prink kink	450			MW	> = 1.2 *nominell overherre
Gratis bøyningskraft	Iking Kink	> = 1.2 * if (bol)			Nm	[1]
LD endetarmsspenning	Vf			2.5	V.	PF = nominell kraft
Den sentrale bølgelengden	Plattform s	973	974	975	Nm	Topp, pf = nominelt nivå
Turn av toppbølgen av øyeblikk	λp/også			0.02	Nm/℃	T: TemperaturFBG.
Bredden på spekteret	Blant dem			1	Nm	RMS @ -13 dB
Stabiliteten til spekteret		-0,5		0.5	Nm	PF = nominell kraft, t = 60s
Overvåk respons	Im / pf		8	20	UA / MW	VPD = 5V, PF = nominell kraft
Overvåking av reaksjonsstabilitet				20%		@All driftstemperatur
Mørk strømovervåking	identifikator			50	På	VPD = 5V
Teknisk strøm	Støvler			2	EN)	Tcase = 75 ℃
Tekstspenning	VTEK			3.5	V.	Tcase = 75 ℃
TEC Modulanergo -forbruk	Godkjennelse			5	W.	Tcase = 75 ℃
Kraftstabilitet> 20 MW 10-20MW 3,5-10MVT				0.2 0.5 1	Db	fra topp til topp, t = 60s, DC -prøvetaking opp til 50KHz, TC = 25 ℃
Sporingsfeil	De	-0,5		0.5	Db	TC = -5 ~ 75, november. [2]
Motstanden til termistoren	Rt	9.5	10	10.5	Kom PC -er	TSTG = 25 ℃
Konstant termistorab	Bt.		3900		TIL.	TSTG = 25 ℃

Merknader:

[1] Bøyestrømmen bestemmes som en strøm, og lysavviket fra lineær passform til strømmen (dl/di) overstiger/-50%, pkink> = 1.2 * nominell kraft, ikink> = if (bol) * 1.2

[2] Sporingsfeilen bestemmes ved en gitt sakstemperatur, dette er en endring i fiberkraften med en konstant monitorstrøm angående verdien målt IF25 ℃.

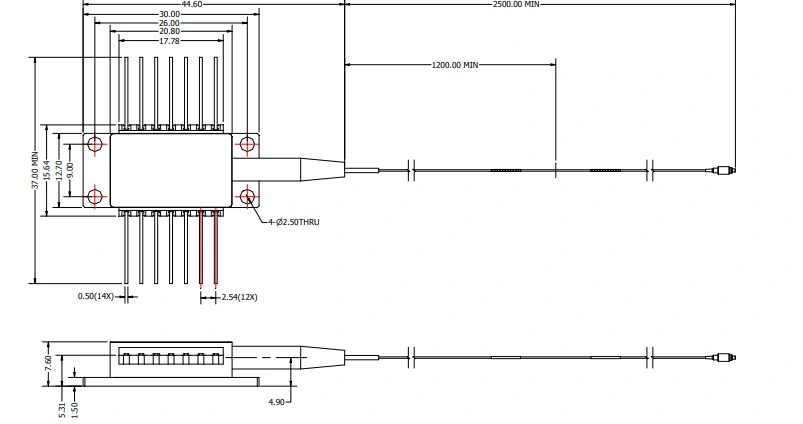

5. Bestemmelse av tegning av emballasje og eksport (enhet: mm)

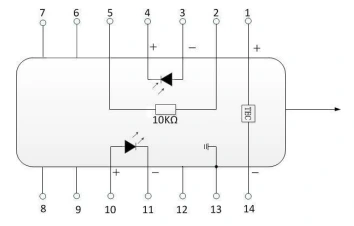

Pin	beskrivelse	Pin	beskrivelse
1	Teknisk (+)	14	Bare (-)
2	Termistor, termistor	13	Korpsets land
3	PDAND	12	NC
4	Cathodpd	11	Cathodld
5	Termistor, termistor	10	Anodld
6	NC	9	NC
7	NC	8	NC



6. Levering, levering og vedlikehold

Alle produktene ble sjekket før de sendte;

Alle produktene har en garanti på 1 år. (Etter kvalitetsgaranti -perioden begynner innsamlingen av passende vedlikeholdsgebyr.)

Vi verdsetter virksomheten din og tilbyr en instant7-dagers returpolitikk. (etter 7 dager etter mottatt varer);

Hvis varene du kjøper i butikken vår ikke har perfekt kvalitet, det vil si at de ikke fungerer elektronisk i henhold til spesifikasjonene til produsenten, kan du bare returnere dem til oss for å erstatte eller returnere pengene;

Hvis varene er mangelfulle, må du varsle oss innen 3 dager fra leveringsøyeblikket;

Eventuelle gjenstander må returneres i den opprinnelige tilstanden for å ha rett til å returnere eller erstatte;

Kjøperen er ansvarlig for alle påført leveringskostnader.



7. Ofte stilte spørsmål

Spørsmål: Hva er applikasjonene og nøyaktigheten av bølgelengden?

A: Boxed Optics kan gi en bølgelengde på 974nm and976nm for valg.



Spørsmål: Hvilken optisk kontakt trenger du?

A: Optikkboksen kan konfigurere den optiske kontakten i samsvar med kravene gratis.
